泡消火システムは、泡消火剤を使用する消火システムである。消火栓設備と同じように消火することができます。 クラスBの火災は、 一般的に油、ガソリンなどの可燃性液体物によって引き起こされます。このタイプの火災には、泡システム媒体を使用するのが非常に適切です。一般的に、このシステムは工業や石油の世界で設置されています。



火災の危険性のレベルに合わせて調整された多くの種類の泡システムがあります。したがって、泡システムには6種類の泡吐出装置、すなわち： エアフォームチャンバー、 エアフォームノズル、 エアフォームスプレーヘッド、 地下泡注入、 エアフォーム・ウォーターモニターノズル 、高膨張泡発生器が装備されています。.

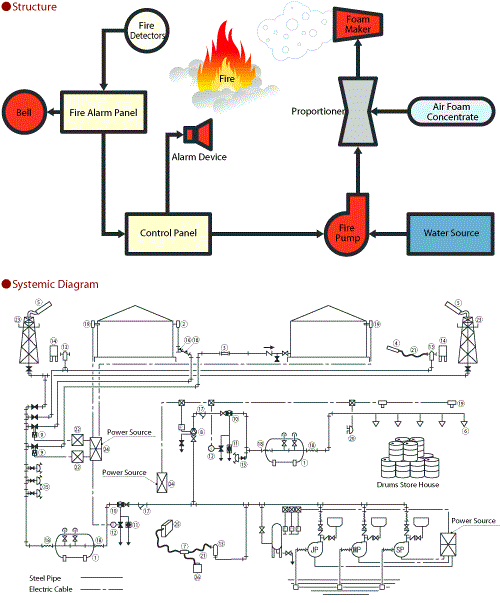

泡消火設備の仕組み

1. ポンプ室
PT Sankyu Internationalのポンプ室には、清水ポンプ、消火栓システム、泡消火システムなどの給水システムがあります。泡消火設備は、消火栓と清水ポンプが別管で設置されています。

- パネルエンジン消防ポンプ

消火ポンプエンジンパネルは、手動および自動でエンジンのオン・オフを行うコントロールとして機能し、フォームマスターコントロールと統合されています。

















- エンジンポンプ

このディーゼルエンジンポンプは、最大9バールの水圧を発生させることができます。このポンプは自動および手動で始動することができます。自動システムは火災警報システムと統合されており、検知器が異常な温度や絶えず変化する温度を検知すると信号を送信します。

2. マスター・コントロール・フォーム

このフォームマスターコントロールパネルは、インジケーター、シグナルトライガー、インターロック、シグナルレシーバー、ブザー、ビジュアルとして機能します。非常押しボタンや感知器からの信号を受信し、加圧給水用ポンプエンジンの始動を指示します。

3. 火災感知器（防爆型熱感知器）



FFH-IE-060-150 検出器 火災による急激な温度上昇を感知し、室内の温度が60℃に達すると温度感知器として機能します。
この温度に達すると、感知器はFIRE 1とFIRE 2の表示で火災泡システムパネルに信号を送ります。





4. フォームヘッド

天井構造に取り付けられた泡スプリンクラーヘッドは、迅速な火災抑制と火災制御のための泡の均一な分布を提供します。泡スプリンクラーヘッドは、構造への冷却と熱放射からの保護を提供することができます。 泡スプリンクラーを使用したスプリンクラーシステムは、火災予防に高い実用性を持っています。

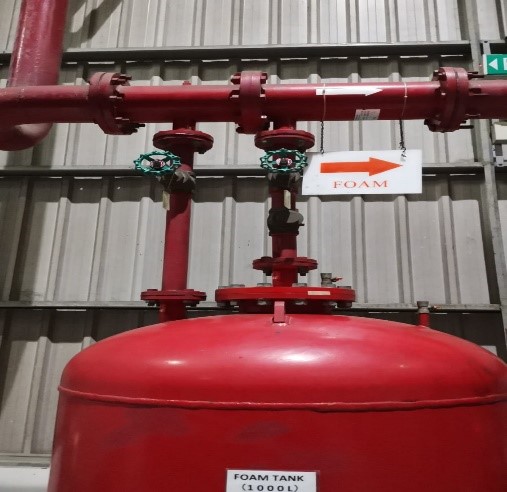

5. プロポーショニングタンク（容量1000L）
濃縮泡消火剤の貯蔵タンクです。
濃縮泡消火液は、水と適切な濃度で混合すると泡消火液となり、可燃性・引火性の液体火災を消火します。

泡はどのようにして生成されるのでしょうか？
加圧水システムは、濃縮された泡を水と混合します。得られた泡状溶液混合物は、水の圧力により広がります。生成される泡の体積は、泡溶液の体積よりも大きくなります。

泡の消火方法は？
火事や火災は次のような理由で発生する可能性があります：

1. 可燃物の存在
2. 酸素
3. 高い加熱温度
上記の条件のいずれかが欠けている場合、火は点火できません。火を消すには、燃焼物質を酸素供給源から切り離すか、発火温度以下に冷却する必要があります。これは消火泡を使用して達成できます。





コンポーネントフォームタンク

このフォームシステムタンクの設置では、相互に接続されたいくつかのサポートコンポーネントがあります。
1. 充填バルブ(濃縮フォーム媒体をタップで充填)
2. 排水バルブ（水を捨てるための蛇口）
3. レベルゲージ（チューブ内の濃縮泡の容量を確認するためのインジケータ）
4. エア抜きバルブ 1 (フォームメーカーのタンクチャンネルに閉じ込められた空気を抜く)
5. エア抜きバルブ 2 (水設置部にこもったエアを抜く)









6. デリュージュバルブ（加圧開放式）

















デルージシステムは、燃料ガスや石油を含む産業など、火災リスクの高いエリアを保護するために設計されています。

デルージバルブ機構は、プロセスエリアの温度変化を検出するための検出器で構成されています。検出器およびセンサーによって送られる信号はコントロール パネルに直接行きます。これは、デルージバルブを動作させ、必要な領域に水を送るためにバルブを開きます。火災が消えると、デリュージュバルブは待機位置に戻ります。

デリュージュバルブは、3つの主要部品から成るクイックリリースダイヤフラムバルブです。

*　設定状態では、水の流れはプライマリチャンバーに留まりますが、出口チャンバーを通過せず、バイパスラインを通ってバイパスに流れます。これは、メインチャンバー内の水圧を維持するために行われます。その結果、デリュージバルブはスタンバイ位置のままになり、緊急時に使用できる状態になります。

*　使用時には、クラッパーとシートシールの位置が互いに結合した 2 つのチャンバーに変わります。3 番目のチャンバーは、バルブを開閉するのに役立つチャンバーです。このチャンバーは、トップ チャンバーまたはプライミング チャンバーとも呼ばれます。

*　自動でも手動でも動作します。

7. 自動アラームチェックバルブ (YAV-100A)
自動警報チェックバルブは、ベルとインジケーターに接続されたバルブを通る水の流れを検出する機能を備えています。

 8. ローカル・オペレーティング・ボックス／プッシュボタン／マニュアル・コール・ポイント

プッシュ ボタンは、緊急時に泡消火システム全体を起動するために使用されます。これは、火災の兆候があるが検知システムがまだ機能していない場合に実行できます。

















9. シリネ＆警報装置（防爆形）

検知器が温度の上昇を検知すると、システムはサイレンに信号を送り、デルージバルジシステムが作動していることを知らせます。
