NFPA 72 - 検出器の設置
NFPA 72は、米国の火災警報および緊急通信システムに関する国家規格です。この規格は、煙・熱検知器、手動プルステーション、および通報装置システムの選定、配置、設置に役立ちます。適用されるすべての地方および国の法令および要件（AHJ（Authority Having Authority）が発行するものを含む）を理解し、遵守することは、すべての関係者の責任です。さらに、火災警報検知器および機器の設計、設置、サービス、および保守を行う際には、必ず地方の法令および規格を参照する必要があります。
最新のNFPA 72一般要件では、天井への煙感知器の設置（最大間隔を規定）、壁からの距離、全区域のカバー範囲の確保、ならびに関連システムおよび機器に対する24時間連続の予備電源供給義務が含まれます。
いくつかの一般的な要件
以下はNFPA 72®からの情報です。
- 検知器は、回路導体への接続から独立して支持されなければならない（17.4.3）
- 検出器は、点検、試験、および定期的な保守点検が容易に行えるように設置しなければならない。（17.4.4）
- 検出器は、法令、規格、またはその他の適用される基準により義務付けられているすべての区域、区画、または場所に設置しなければならない。（17.4.5）
- 火災検知器が床から10フィート（3.0メートル）以上離れた凹んだ場所に設置されている場合、または検知器の警報または監視表示が対応要員から見えない場所に設置されている場合、検知器には、管轄当局が承認する場所に遠隔警報または監視表示を装備しなければならない。（17.4.7）
- 仕切りが天井高の15%までの場合、仕切りによって区切られた空間は別室とみなされます。(17.5.2)
- 煙検知器の選定および設置にあたっては、誤報や設置後の誤作動を防止するため、検知器の性能特性と設置場所を考慮する必要があります。(17.7.7)
- 煙探知機の設置場所は、煙源の可能性、湿度、粉塵、蒸気、および電気的または機械的な影響の評価に基づいて決定し、誤報を最小限に抑えること。（17.7.9）
- 空気処理システムが設置されている空間では、空気の流れが探知機の作動を妨げる場所に探知機を設置してはならない。
1. 検出器の距離と位置
A. 煙探知器
煙探知機の最適な設置場所は、建物全体における火災発生地点からの煙の拡散経路の主要な交差点です。天井の高さ、構造、湿度、粉塵、換気などの要因が煙探知機の性能に重要な役割を果たす可能性があることを覚えておくことが重要です。
平らな天井において、かつ性能に基づく特別な設計基準がない場合、煙探知機間の距離は公称距離 30フィート （9.1m）を超えてはならない。 または、 天井上のすべての地点において、煙探知機が公称距離30フィート（9.1m）の0.7倍以下の距離内に設置されなければならない。煙検知器は、天井高の上15%まで延びるすべての壁または間仕切りに対して垂直に測定した、記載されている距離の半分以内に設置する必要があります。
不規則な形状の区域では、検知器から保護区域内の側壁または角の最遠点までの最大距離が、記載されている距離の0.7倍を超えない限り、検知器の間隔は記載されている距離よりも長くても構いません。
煙感知器の検知範囲は、記載された距離の0.7倍の距離にある円内の各正方形です。したがって、追加の検知範囲の適用が適用される場合があります。
煙探知機は天井に設置するか、側壁に設置する場合は天井から12インチ（300mm）下までを測定し、探知機の頂点までを測定します。
天井の高いエリアを設計する場合、システムの良好な性能を保証できる画一的なアプローチは存在しません。技術的な評価を実施し、性能目標を達成するためにシステムをどのように設計すべきかを判断する必要があります。
B. 熱検出器
平らな天井の熱検知器間の間隔は、UL に記載されている最大間隔を超えてはなりません。または、天井のすべてのポイントで検知器の間隔は、記載されている間隔の 0.7 倍以下である必要があります。熱検知器は、天井高の上 15 パーセントまで延びるすべての壁または仕切りに対して垂直に測定して、記載されている距離の半分以内に設置する必要があります。

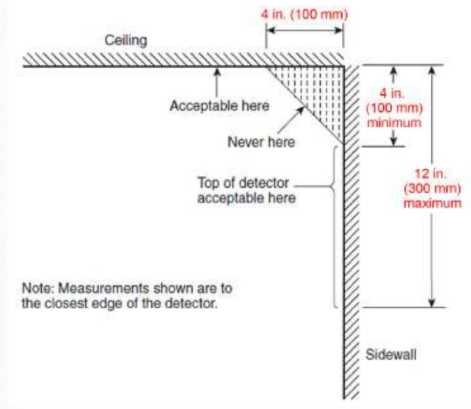

天井に取り付ける場合、熱検知器は側壁から少なくとも4インチ（100 mm）離して設置する必要があります。
側壁に取り付ける場合、検知器は天井から4インチ（100 mm）～12インチ（300 mm）離して設置する必要があります。
2. 高い天井
天井の高さが3.0～9.1メートル（10～30フィート）の場合、梁、床根太、または傾斜面（該当する場合）のために追加の間隔を狭める前に、以下の表に従って熱感知器の間隔を狭める必要があります。
C. ビーム検出器
ビーム検出器間の距離は、NFPAに記載されている最大距離を超えてはなりません。以下に示すように、天井高が高くなると、ビーム間の距離も短くなります。

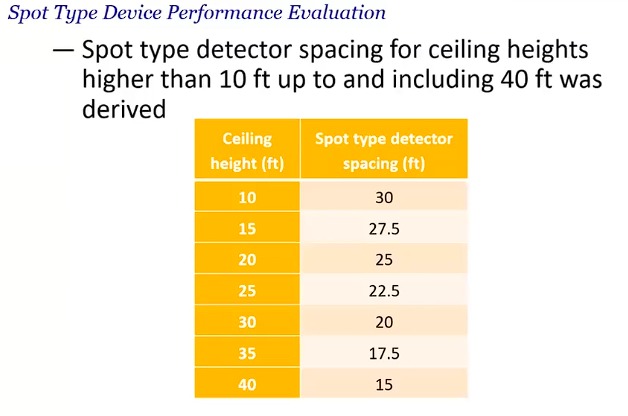

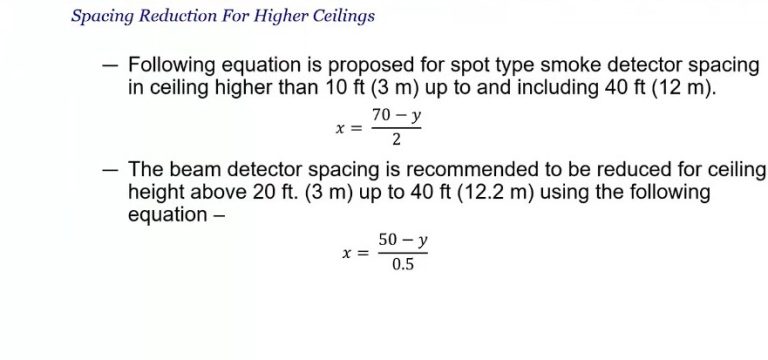

3. 高天井室の煙検知器とビーム検知器の設置間隔 - フェーズ II
https://www.nfpa.org/education-and-research/research/fire-protection-research-foundation/projects-and-reports/smoke-detector-spacing-for-high-ceiling-spaces-phase-ii , はNFPAのウェブサイトから引用していて、 NFPA 72 火災警報および信号に関する国家規格は、天井の高さに基づく煙検知の距離に関する考慮事項を扱っていません。ただし、熱検知の距離を短縮できる表は存在します。煙検知器を10フィートを超える天井に設置する場合の設計および規格の適用に関する混乱があります。
このフェーズ II 調査の目的は、適用されるコードや基準の変更を検討するための技術的根拠として使用できる、高さ 10 フィート (3 メートル) を超える天井に煙検知器を設置するためのガイドラインを作成することです。
詳細については、インドネシアで施行されている規制を参照してください。NFPA 72を参照することが重要な理由は次のとおりです。
- 最適なパフォーマンスの確保: これらの標準に従うことで、検知器が火災を検知する際に最適なパフォーマンスを発揮できるようになります。
- 法的要求事項を満たしています: この規格は、インドネシアを含む多くの国で火災警報システムの技術規制の基礎として使用されています。
- 安全性の向上: 設置基準に準拠することで、火災の危険から人命と資産を守ることができます。
さて、上記はNFPA 72に基づく検知器の設置基準です。
